| 1、产品比较 |
|
|
| 差异报告基准是以下述的固化剂产品的样品进行分析的。 |
|
|
| * 产品比较 |
|
| TDC-2000: 盛世达 CHEM TECH 2000# 产品 |
|
| TDC-500: 盛世达CHEM TECH 500# 产品 |
|
| HN-2000: 日本 日立 2000 grade 产品 |
|
| MT- 500: 日本 新日本理化 500 grade 产品 |
|
| DEY-936: 936 grade 产品 |
|
|
| 2、 产品的比较 |
|
| 1) 外观 |
|
| 外观 |
TDC-2000 |
TDC-500 |
HN-2000 |
MT-500 |
DEY-936 |
| 色泽 |
light yellow |
light yellow |
light yellow |
light yellow |
yellow |
|
| * TDC-500的情况下是色泽最接近无色透明的 light yellow. |
|
| |
|
| 2) 颜色 |
|
| 颜色 |
TDC-2000 |
TDC-500 |
HN-2000 |
MT-500 |
DEY-936 |
| apha 基准 |
100 以下 |
50 以下 |
100以下 |
50以下 |
200 |
| Gardner基准 |
1以下 |
1以下 |
1以下 |
1以下 |
2 |
|
| * 日立的产品规格是 gardner 2 以下。 |
|
|
| 3)中和值 |
|
| 中和值 |
TDC-2000 |
TDC-500 |
HN-2000 |
MT-500 |
DEY-936 |
| g/eq 基准 |
82.5 |
83.5 |
83.4 |
84 |
83.5 |
| mg/g KOH |
680 |
672 |
672 |
669 |
672 |
|
| * 日本 日立 HN-2000 规格: 81 - 85 g/eq |
|
| * 日本 新日本理化 MT-500 情况 168 (84) g/eq |
|
| * 中和值是越低纯度就高。盛世达分析是德国公司 （Bekelite） 情况 78.9 (711 mg KOH/g) |
| - 混入水分产生游离酸时 中和值降低。 |
|
| - 盛世达在2005年初开发产品的过程中分析日立产品的分析结果是 638 - 640 mg KOH/g (87.7) |
| 非常低。当时判断是日立产品是因混入水分而变质(产生游离酸) |
|
|
| 4) free acid |
|
| free acid |
TDC-2000 |
TDC-500 |
HN-2000 |
MT-500 |
DEY-936 |
| % |
0.2 以下 |
0.2 以下 |
0.08 |
没有资料 |
0.64 |
|
| * 日立 HN-2000 规格: 0.5 % 以下 |
|
| 盛世达分析是采取外部机关 (大连理工大学)使用 FT-IR 作sample分析的结果，判断在移送过成 |
| 游离酸多少会增加。实际判断为 0.1 % 以下。 |
|
| * 备注1: 参照chart, 使用 FT-IR 作游离酸分析。 |
|

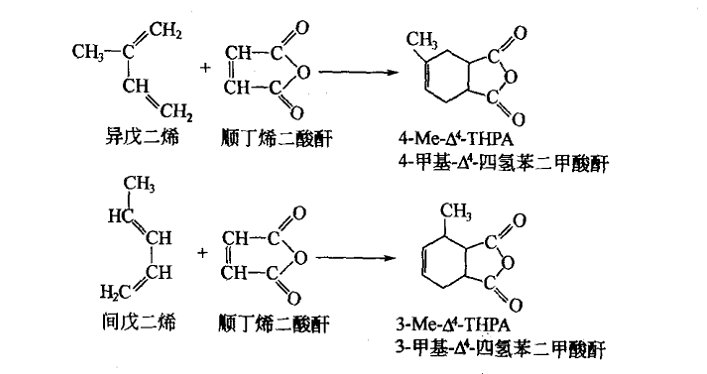

| 5) MeTHPA 成分分析 |
|
| 成分 |
TDC-2000 |
HN-2000 |
DEY-936 |
MT-500 |
备注 |
| MeTHPA (%) |
|
|
|
|
|
| 4-methyl |
36 |
35 |
37 |
资料 |
盛世达资料是 |
| 3-methyl |
64 |
65 |
63 |
无 |
NMR |
| Isomerization |
|
|
|
|
分析的结果 |
| 4-methyl |
trace |
0 |
22.1 |
资料 |
|
| 3-methyl |
74.5 |
80 |
75.3 |
无 |
|
| maleic anhydride |
无 |
无 |
50 ppm水准 |
无 |
GC及比色分析 |
|
| 盛世达，日立，新日本理化产品的是， 4-methyl THPA 不做 isomerization。 |
| - 考虑产品的电器的物性的向上。 |
|
| - isomerization 反应是因在高温中少量产生的反应，所以在自然状态重视很难产生的。 |
| * 日立的是他社分析的资料。 |
|
| * DEY-936 是因残留 maleic anyhdride 的关系，固化催化剂投入时反应液变黑。 |
| * 备注2: 参照 使用 NMR分析的 TDC-2000 产品 chart |
|
|
|
| 6) GC-MS 分析 |
|
| 含量比率 |
TDC-2000 |
TDC-500 |
HN-2000 |
DEY-936 |
备注 |
| RT 6.5 |
0.042 |
0.057 |
0.095 |
0.017 |
|
| RT 7.3 |
0.815 |
0.853 |
0.856 |
0.758 |
盛世达 |
| RT 7.8 |
1 |
1 |
1 |
1 |
分析结果 |
| RT 7.9 |
无 |
无 |
无 |
0 |
|
| RT 8.0 |
소량 |
少量 |
少量 |
少量 |
|
| RT 11.6 |
无 |
无 |
0.015 |
无 |
|
|
|
|
| * 成分内容 |
|
| RT 6.5 |
Trans 3 -MeTHPA 中 anhydride 碎的 lactone 化学物质 |
|
| RT 7.3 |
Trans 3 -MeTHPA |
|
| RT 7.8 |
Cis 3 -MeTHPA + Unisomerized 4-MeTHPA |
|
| RT 7.9 |
NMA |
|
| RT 8.0 |
Isomerized MeTHPA |
|
| RT 11.6 |
Impurity |
|
| * 备注3: 使用 GC 及 GC-MS，做的 TDC-2000 分析 chart |
|
|
|
| 7) GPC 分析结果 |
|
| 只在日立产品中出现的 20 min peak。(需要客户要求去除事项) |
|
| * 备注4: 参照各产品的 GPC chart 。 |
|
|
| 8) 低温安全性 |
|
| 低温安全性 |
TDC-2000 |
TDC-500 |
HN-2000 |
DEY-936 |
MT-500 |
| 凝固温度 |
-15 C 以下 |
-15 C 以下 |
-15 C 以下 |
-15 C 以下 |
-15 C 以下 |
| 安全性 |
多少不安全 |
多少不安全 |
安全 |
最安全 |
多少不安全 |
|
| * 安全性 |
|
| 盛世达 TDC-2000,500 及 MT-500 是产品的纯度高， 因3-methyl, 4-methyl的比率 相似的关系， |
| 低温安全性稍微低。 |
|
| 日立 HN-2000的情况是杂质含量， DEY-500的情况是 4-methyl是低温 isomerization |
| 安全性多少高点。 |
|
| 3. 报告 |
|
| 1) 盛世达的固化剂产品是把3-MeTHPA 和 4-MeTHPA的配合比为各个以 65% 35% 配合的产品。 |
| 2) 为了提高低温安全性，把3-MeTHPA以 75 %的水准 做isomerization， 考虑电器的物性， |
| 4-methyl 的情况是没有做 isomerization。 |
|
| 3) 盛世达 TDC-2000, 500的情况 中和值, 通过 GC GC-MS 出现的分析结果是纯度最高。 |
| - 没有残留 maleic anhydride，他社 产品对比 impurity 几乎没有。 |
|
| - 虽然低温安全性多少降低，因纯度最高的关系反应性和他产品对比，判断盛世达的是最好的。 |
| 4) GPC 分析结果，日本日立的情况是在RT 20 min里出现了他社没有的 peak. |
| 5) 对盛世达的产品在外部机关使用的FT-IR游离酸分析结果是 0.2 %以下， 但实际产品的情况下 |
| 判断为 0.1 % 以下。 |
|
| 6) 综合以上全部的分析结果，判断出盛世达的产品是最相似日本新日本理化的产品。 |
| (TDC-2000, 500) |
|
